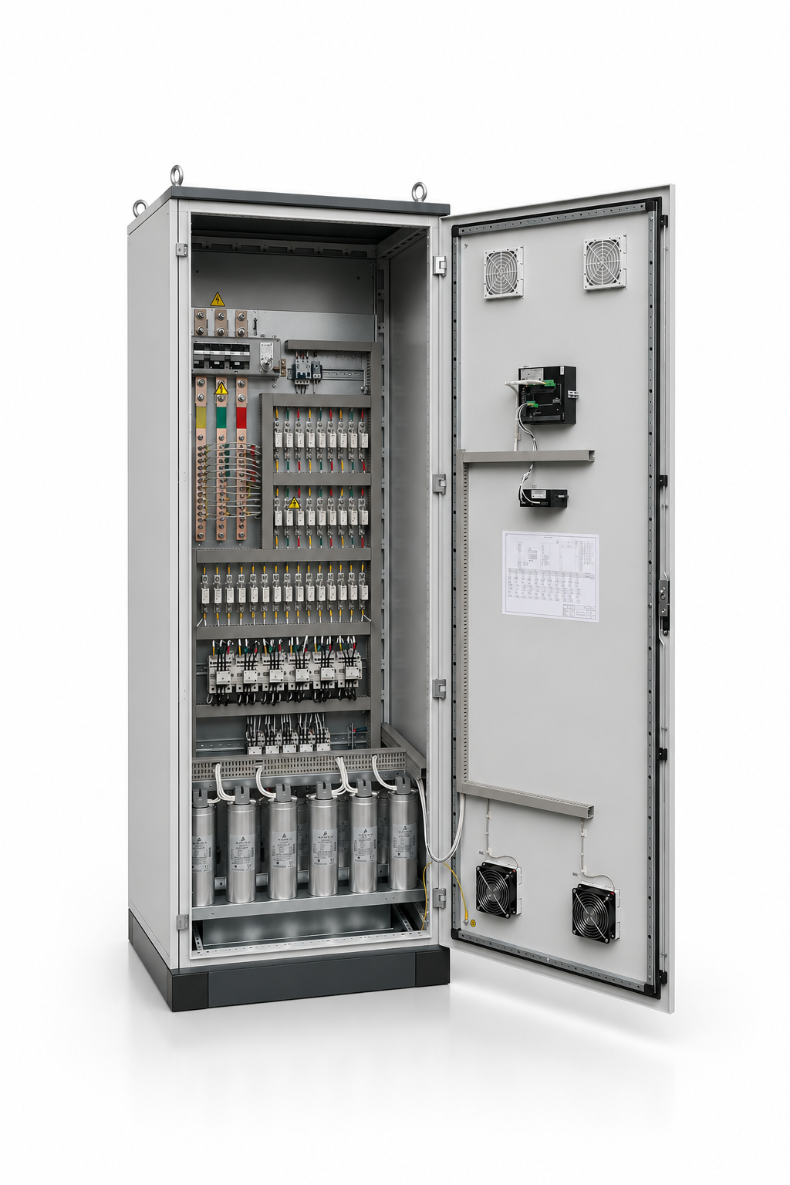

УКРМ: компенсация реактивной мощности на производстве, расчёт и типовые ошибки Компенсация реактивной мощности — это не только теоретический вопрос, а прежде всего расходы в счёте за электроэнергию. При cosφ ниже 0,92 энергосбытовая организация применяет надбавку к тарифу. Трансформаторы и кабели работают с перегрузкой. Потери в сети растут и приходится за это оплачивать. Устройство компенсации реактивной мощности УКРМ решает эту задачу. В то же время такое устройство может не дать требуемого эффекта или выйти из строя через короткое время при неправильно подобранных параметрах. Эта статья разбирает физику вопроса, расчёт требуемой мощности батарей конденсаторов, состав оборудования и некоторые типовые ошибки из практики. Общие сведения Электрическая мощность в цепях переменного тока разделяется на три составляющие. Активная мощность P (Вт, кВт) — совершает полезную работу: например, вращает двигатель, нагревает печь, светится лампа. Реактивная мощность Q (вар, квар) — не совершает работы, но создаёт и поддерживает электромагнитные поля в обмотках двигателей, трансформаторов и дросселей. Полная мощность S (В·А, кВ·А) — векторная сумма активной и реактивной. Соотношение между ними описывает треугольник мощностей. Коэффициент мощности — cosφ — показывает долю активной мощности в полной: cosφ = P / S = P / √(P² + Q²) При cosφ = 1,0 вся мощность — активная, реактивная равна нулю. Реальные промышленные предприятия с электродвигателями, трансформаторами и сварочным оборудованием имеют cosφ = 0,6–0,85. Норматив энергосбытовых организаций — 0,92–0,95. Нормативная база: требования к cosφ установлены Приказом Минэнерго России № 49 от 22.02.2007. Договор технологического присоединения и договор энергоснабжения содержат конкретные значения допустимого cosφ для объекта. ПУЭ регламентирует расчёт компенсирующих устройств (гл. 1.3). Почему низкий cosφ — проблема Штрафы от энергосбыта Приказ Минэнерго № 49 устанавливает границы допустимого потребления реактивной мощности для каждого класса напряжения. При превышении норматива энергосбытовая организация применяет надбавку к одноставочному тарифу. Размер надбавки — до 10–15% от суммы счёта за электроэнергию в зависимости от величины отклонения cosφ. Для предприятия с потреблением 300 000 кВт·ч в месяц при тарифе 6 руб./кВт·ч и надбавке 10% дополнительные расходы составят 180 000 руб./мес. За год — 2 160 000 руб. Срок окупаемости УКРМ при таких параметрах — 6–18 месяцев. Перегрузка кабелей и трансформаторов Полный ток в сети определяется полной мощностью, а не активной: I = S / (√3 × U) = P / (√3 × U × cosφ) где P — активная мощность (Вт), U — линейное напряжение (В), cosφ — коэффициент мощности. При активной нагрузке 400 кВт и напряжении 380 В: при cosφ = 0,75 ток составит 811 А, при cosφ = 0,95 — 641 А. Разница — 170 А. Кабели, шины и обмотки трансформатора рассчитаны на определённый ток. Перегрев ускоряет старение изоляции и сокращает ресурс оборудования. Трансформатор 630 кВ·А при cosφ = 0,75 обеспечивает активную нагрузку только 473 кВт. При cosφ = 0,95 — уже 599 кВт. Компенсация реактивной мощности высвобождает мощность трансформатора без замены оборудования. Потери в сети Активные потери мощности в кабеле пропорциональны квадрату тока: ΔP = 3 × I² × R где I — ток нагрузки (А), R — активное сопротивление одной фазы кабеля (Ом). Расчёт требуемой мощности УКРМ Формула мощности конденсаторной батареи Требуемая реактивная мощность конденсаторной батареи: Qc = P × (tgφ₁ − tgφ₂) где P — активная мощность нагрузки (кВт), tgφ₁ — тангенс угла до компенсации, tgφ₂ — тангенс угла после компенсации (целевое значение). Значения tgφ: при cosφ = 0,75 → tgφ = 0,882; при cosφ = 0,85 → tgφ = 0,620; при cosφ = 0,92 → tgφ = 0,426; при cosφ = 0,95 → tgφ = 0,329. Пример расчёта Предприятие: активная нагрузка P = 500 кВт, текущий cosφ = 0,75, целевой cosφ = 0,95. Qc = 500 × (0,882 − 0,329) = 500 × 0,553 = 276,5 квар. Принимается УКРМ мощностью 300 квар с запасом 8%. Ступенчатое регулирование — 6 ступеней по 50 квар. Такая разбивка обеспечивает точное поддержание cosφ при переменной нагрузке. Запас по мощности УКРМ — 10–15% от расчётного значения. Запас менее 5% недопустим: при росте нагрузки УКРМ не справляется с компенсацией. Ступенчатое регулирование Нерегулируемое УКРМ — фиксированная батарея конденсаторов. Применяется при постоянной нагрузке без существенных колебаний. При переменной нагрузке фиксированная батарея вызывает перекомпенсацию: cosφ уходит в ёмкостную область. Регулируемое УКРМ подключает и отключает ступени конденсаторов по команде контроллера. Контроллер измеряет cosφ каждые 1–5 с и поддерживает заданное значение в диапазоне ±0,02. Минимальная мощность одной ступени — не более 20–25% от общей мощности УКРМ. При меньшем числе ступеней точность регулирования снижается. Место установки УКРМ Выбор способа установки определяет эффективность компенсации: • На вводе (централизованная компенсация) — одно УКРМ для всего предприятия. Снижает реактивную мощность, потребляемую из сети, но не снижает токи во внутренней сети предприятия. У трансформатора (групповая компенсация) — разгружает трансформатор, но не снижает токи в отходящих кабелях к нагрузкам. • У нагрузки (индивидуальная компенсация) — максимальный эффект: разгружает всю сеть от ввода до нагрузки. Применяется для крупных двигателей от 30–55 кВт, но экономически нецелесообразно для малых нагрузок. Состав УКРМ Типовой состав регулируемого УКРМ: Вводной автоматический выключатель — защита на вводе, селективная с питающей сетью. Конденсаторные батареи — сухие плёночные конденсаторы в металлическом корпусе. Рабочее напряжение — 400–440 В для сети 380 В. Реактивная мощность каждой ступени — 25–100 квар. Конденсаторные контакторы — специализированные контакторы с ограничением пускового тока. Стандартный контактор при подключении конденсатора создаёт импульс тока в 100–200 × Iном — контакты сгорают за несколько включений. Предохранители или автоматические выключатели — индивидуальная защита каждой ступени. Разрядные резисторы — разряжают конденсаторы после отключения ступени. Обязательный элемент: остаточный заряд конденсатора при повторном включении вызывает ударный ток. Контроллер cosφ — измеряет коэффициент мощности, управляет ступенями, фиксирует аварийные события. Подключение к цепям тока через трансформатор тока 5А. Реле напряжения — защита от перенапряжения и отклонений в сети. При напряжении выше 110% от номинала конденсаторы отключаются. Табл. 1 Сравнительная характеристика регулируемых и нерегулируемых УКРМ Параметр Нерегулируемое УКРМ Регулируемое УКРМ Характер нагрузки Постоянная, без колебаний Переменная, посменная Точность поддержания cosφ Фиксированное значение ±0,02 от заданного Риск перекомпенсации Высокий при снижении нагрузки Исключён Стоимость Ниже Выше на 20–40% Применение Освещение, нагревательные элементы Производство, насосные станции, компрессоры Проведение испытаний и приёмка Проверка схемы и маркировки. Каждый проводник проверяется на соответствие принципиальной электрической схеме. Полярность подключения трансформатора тока к контроллеру cosφ контролируется отдельно — ошибка полярности инвертирует показания и делает регулирование невозможным. Измерение сопротивления изоляции. Выполняется мегаомметром при напряжении 500 В постоянного тока. Конденсаторы на время измерения отключаются — они не допускают подачи постоянного напряжения. Минимальное значение для силовых цепей — 1 МОм согласно ПУЭ. Проверка срабатывания ступеней регулирования. Каждая ступень проверяется на подключение и отключение по команде контроллера. Контролируется время срабатывания конденсаторного контактора — не более 20–50 мс. Проверяется работа разрядных резисторов: напряжение на конденсаторе после отключения должно снизиться до безопасного уровня (менее 50 В) за время не более 60 с согласно ГОСТ IEC 61921. Проверка защит. Реле напряжения проверяется на срабатывание при превышении уставки. Предохранители каждой ступени проверяются на соответствие номинальному току конденсаторной батареи. Тепловизионный контроль под нагрузкой. Выполняется после 30–60 минут работы под нагрузкой. Допустимый перегрев контактных соединений — не более +40 °C относительно окружающей среды по ГОСТ Р 56720. Перегрев конденсаторного контактора относительно соседнего — сигнал о неисправности. Фиксация параметров контроллера. Уставки cosφ, время задержки переключения ступеней, пороги отключения по напряжению фиксируются в протоколе испытаний. Протокол передаётся заказчику в составе документации. Какие ошибки могут возникнуть Мощность УКРМ занижена или не учтён рост нагрузки. Расчёт выполнен по текущей нагрузке без учёта перспективного роста потребления. Через 1–2 года после установки УКРМ перестаёт обеспечивать нормативный cosφ. Как избежать: запас по мощности УКРМ — 15–20% от расчётного. При планируемом расширении производства — закладывать резервные ступени в корпус при изготовлении. Не учтены высшие гармоники в сети. Преобразователи частоты, сварочное оборудование и выпрямители генерируют гармоники 5-го, 7-го и более высоких порядков. Конденсаторы образуют резонансные контуры с индуктивностью сети. На резонансной частоте токи в конденсаторах возрастают в 5–10 раз — перегрев и разрушение за несколько часов. Как избежать: при уровне гармоник свыше 5% от основной (измеряется анализатором качества электроэнергии) применяются УКРМ с дросселями — фильтрокомпенсирующие установки (ФКУ). Дроссель смещает резонансную частоту ниже 5-й гармоники. Конденсаторные контакторы заменены стандартными. Обычный контактор при подключении конденсатора создаёт импульс тока в 100–200 × Iном. Контакты обгорают за 50–200 включений. УКРМ выходит из строя через 2–4 недели. Как избежать: конденсаторные контакторы имеют встроенные резисторы предварительного заряда или электронное управление моментом включения. Замена на стандартные контакторы недопустима даже при равном номинальном токе. УКРМ установлено на вводе при значительной внутренней сети. Централизованная компенсация снижает реактивную мощность на границе с энергосбытом. Но токи во внутренней сети предприятия не уменьшаются. Кабели, шины и трансформаторы остаются перегруженными. Как избежать: при протяжённой внутренней сети или крупных единичных нагрузках — групповая или индивидуальная компенсация. Место установки определяется расчётом на этапе проектирования. Отсутствуют разрядные устройства. После отключения ступени конденсатор остаётся заряженным до амплитудного напряжения сети — 537 В для сети 380 В. При повторном включении через 1–2 с ударный ток разрушает контактор и конденсатор. Как избежать: разрядные резисторы или активные разрядные устройства — обязательный элемент каждой ступени. Время разряда до 50 В — не более 60 с согласно ГОСТ IEC 61921. Примеры реализации в наших проектах Раздел в работе Примеры реализованных проектов УКРМ размещены в разделе Проекты. По мере публикации выполненных объектов карточки будут добавлены в эту статью.
