Шкаф управления конвейерной линией: критерии выбора, расчёт параметров и типовые ошибки

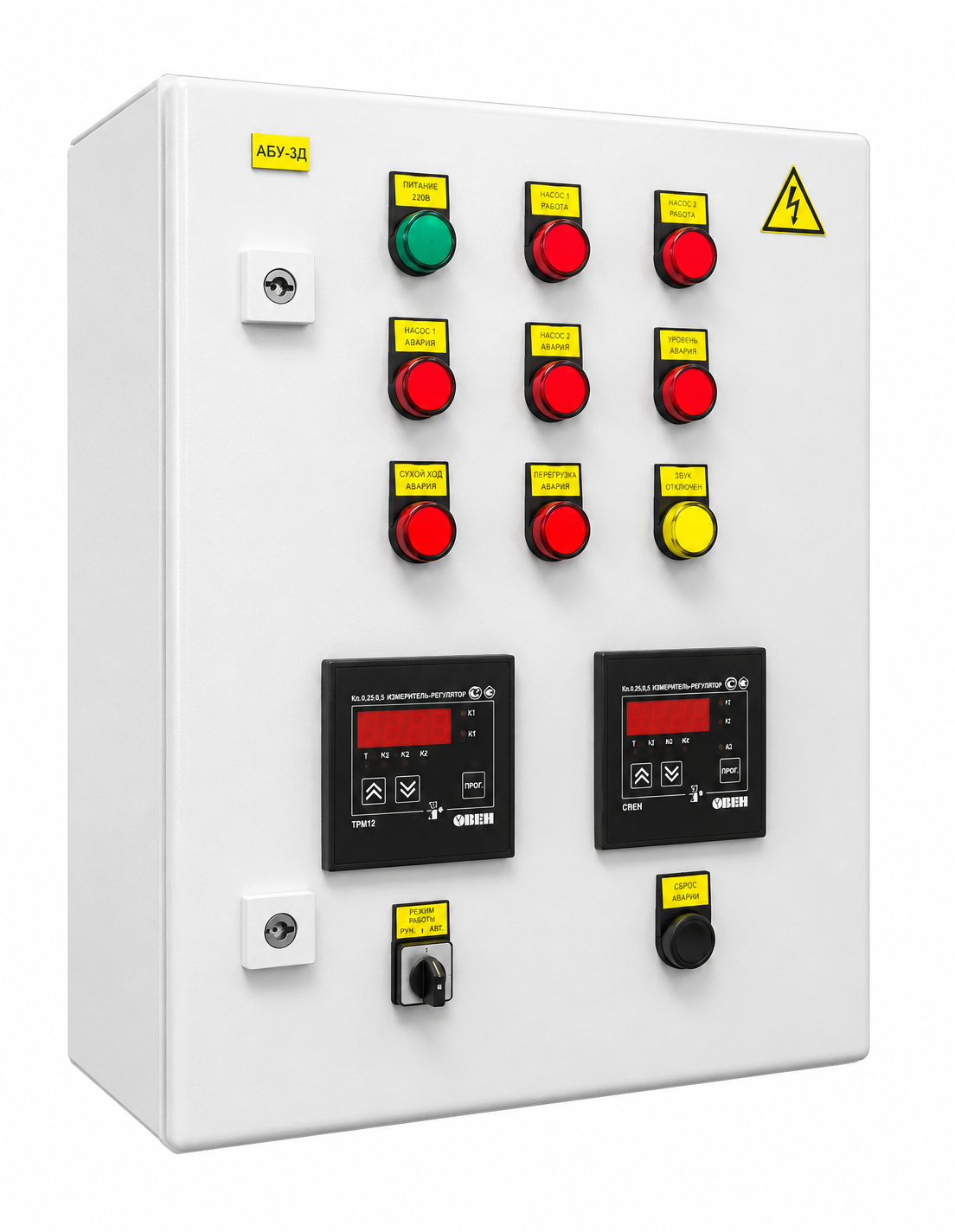

Шкаф управления конвейером координирует работу механизмов линии: задаёт последовательность пуска, контролирует состояние приводов, реализует аварийный останов. Это не распределительный щит — он не просто делит питание по потребителям, а управляет технологическим процессом. Ошибки в выборе параметров ведут к аварийным остановам, повреждению оборудования и простою производства. Разберем критерии выбора шкафа управления конвейером: от расчёта токов и теплового режима до состава защитных функций. Отдельно — типовые ошибки из практики и порядок приёмки готового изделия.

Общие сведения

Шкафы управления конвейерами относятся к низковольтным комплектным устройствам (НКУ). Требования к проектированию и испытаниям определяют ГОСТ IEC 61439-1 и ГОСТ IEC 61439-2. Степень защиты оболочки регламентирует ГОСТ 14254 (идентичен IEC 60529).

Степень защиты IP обозначается двумя цифрами. Первая — защита от твёрдых частиц и пыли. Вторая — защита от воды. Выбор IP определяется условиями эксплуатации.

Логика управления реализуется двумя способами. Выбор определяется числом механизмов, требованиями к диспетчеризации и квалификацией персонала.

Выбор технических параметров

Расчёт токов и вводного аппарата

Номинальный ток электродвигателя рассчитывается по формуле:

I = P / (√3 × U × cosφ × η)

где P — мощность двигателя (Вт), U — линейное напряжение (В), cosφ — коэффициент мощности (0,85–0,92), η — КПД (0,88–0,95).

Для двигателя 5,5 кВт при напряжении 380 В, cosφ = 0,87, η = 0,90 номинальный ток составит 11–12 А.

Ток вводного аппарата — сумма номинальных токов всех двигателей с коэффициентом одновременности 0,8–1,0. Запас по вводному аппарату — не менее 25% от расчётного значения. Уставка тепловой защиты каждого двигателя — 1,0–1,25 × I_ном согласно ПУЭ.

Запас по мощности частотного преобразователя

Номинал частотного преобразователя выбирается с запасом относительно мощности двигателя:

• 20% — стабильная нагрузка, качественное электропитание.
• 35–40% — тяжёлые пуски, нестабильная нагрузка, изношенная механическая часть.

Выбор преобразователя «впритык» к номиналу двигателя допустим только при гарантированно стабильных условиях.

Тепловой режим корпуса

Тепловыделение частотного преобразователя составляет 2–4% от номинальной мощности. Для устройства 7,5 кВт — 150–300 Вт. Перегрев внутри корпуса без принудительной вентиляции оценивается по формуле:

ΔT = P / (k × S)

где P — суммарное тепловыделение (Вт), S — площадь поверхности корпуса (м²), k — коэффициент теплоотдачи (5–6 Вт/м²·°C для металла без вентиляции).

Для корпуса 800×650×250 мм (площадь около 1,6 м²) при тепловыделении 500 Вт перегрев без вентиляции составит 50–60 °C сверх температуры окружающей среды. При +25 °C снаружи внутри корпуса установится +75–85 °C. Большинство частотных преобразователей допускают не более +40…+50 °C.

Принудительная вентиляция обязательна при тепловыделении свыше 200–250 Вт в корпусе площадью до 1 м². Термостат управляет вентилятором по температуре внутри корпуса. Вентилятор устанавливается с фильтром — особенно при IP54 и выше.

Тип корпуса

Металлический корпус применяется при механических воздействиях: вибрация, удары, ветровая нагрузка. Пластик допустим в защищённых помещениях при токах до 63 А и отсутствии механических нагрузок. Настенное исполнение — до 630 А. Напольное — при токах свыше 400–630 А или большом числе отходящих линий.

Состав защитных функций

Шкаф управления конвейерной линией должен содержать:

• Блокировки последовательности пуска — механизмы запускаются строго по алгоритму. Нарушение последовательности ведёт к завалу материала.
• Аварийный останов — отключает все механизмы без задержки.
• Тепловая защита — тепловые реле или электронная защита по каждому двигателю.
• Контроль обрыва фаз — реле контроля фаз на вводе. Работа трёхфазного двигателя в двухфазном режиме приводит к выходу из строя за 1–5 минут.
• Блокировка двери — отключение ввода при открытии дверцы шкафа.

Проведения испытаний и приёмка

Проверка схемы и маркировки. Каждый проводник проверяется на соответствие принципиальной электрической схеме. Маркировка контролируется по каждой цепи. Несоответствие — основание для отказа в приёмке до устранения.

Измерение сопротивления изоляции. Выполняется мегаомметром при напряжении 500 В постоянного тока. Минимально допустимое значение для силовых цепей — 1 МОм согласно ПУЭ. Результат фиксируется в протоколе испытаний по каждой цепи.

Проверка затяжки контактных соединений. Контролируется динамометрической отвёрткой. Момент затяжки — по документации на клеммник и аппарат. Ослабленный контакт под нагрузкой нагревается и разрушается.

Проверка срабатывания защитных аппаратов. Автоматические выключатели и тепловые реле проверяются на срабатывание с имитацией КЗ и перегрузки. Уставки тепловых реле сверяются с расчётными значениями по каждому двигателю.

Проверка логики управления и блокировок. Последовательность пуска механизмов проверяется в режиме имитации. Блокировка при нарушении последовательности — обязательная проверка. Аварийный останов проверяется отдельно: все механизмы отключаются без задержки.

Тепловизионный контроль под нагрузкой. Выполняется при наличии нагрузочного стенда. Допустимый перегрев контактных соединений относительно окружающей среды — не более +40 °C по ГОСТ Р 56720. Превышение — основание для проверки и подтяжки контакта.

Фиксация параметров настройки. Уставки термостата, параметры защитных реле фиксируются в протоколе испытаний. Протокол передаётся заказчику в составе документации. Используется при техническом обслуживании и поиске неисправностей.

Какие ошибки могут возникнуть

Заниженная степень защиты IP. Выбор IP31–IP41 для производственного цеха с запылённостью или агрессивной средой. Пыль оседает на токоведущих частях, снижает сопротивление изоляции, вызывает пробои и короткие замыкания. Как избежать: определять IP по условиям эксплуатации согласно ГОСТ 14254 до начала проектирования. Изменение IP после изготовления — замена корпуса и полная переборка шкафа.

Выбор частотного преобразователя без запаса по мощности. Номинал преобразователя равен номиналу двигателя. При пусковых токах и кратковременных перегрузках устройство уходит в тепловую защиту. Механизм останавливается. Частые срабатывания сокращают ресурс преобразователя. Как избежать: запас по мощности 20–40% в зависимости от характера нагрузки.

Отсутствие блокировок последовательности пуска. Шкаф собран как набор независимых пускателей без логической связи. Механизмы запускаются в произвольном порядке — завал материала, перегрузка, повреждение линии. Как избежать: блокировки проектируются на этапе разработки схемы. Добавить их постфактум — переделка схемы и проводки.

Не рассчитан тепловой режим. Частотные преобразователи установлены в закрытый корпус без принудительной вентиляции. Температура внутри превышает допустимую для оборудования. Преобразователи уходят в защиту по перегреву. Как избежать: расчёт теплового режима по формуле ΔT = P / (k × S) на этапе проектирования. При тепловыделении свыше 200–250 Вт — термостат и вентилятор с фильтром.

Отсутствие маркировки проводников и документации. Шкаф передан без принципиальной схемы и маркировки проводов. Обслуживание и поиск неисправностей занимают в 3–5 раз больше времени. Как избежать: маркировка проводников — требование ГОСТ IEC 61439. Принципиальная схема, паспорт изделия и эксплуатационная документация на комплектующие — обязательный комплект поставки.
