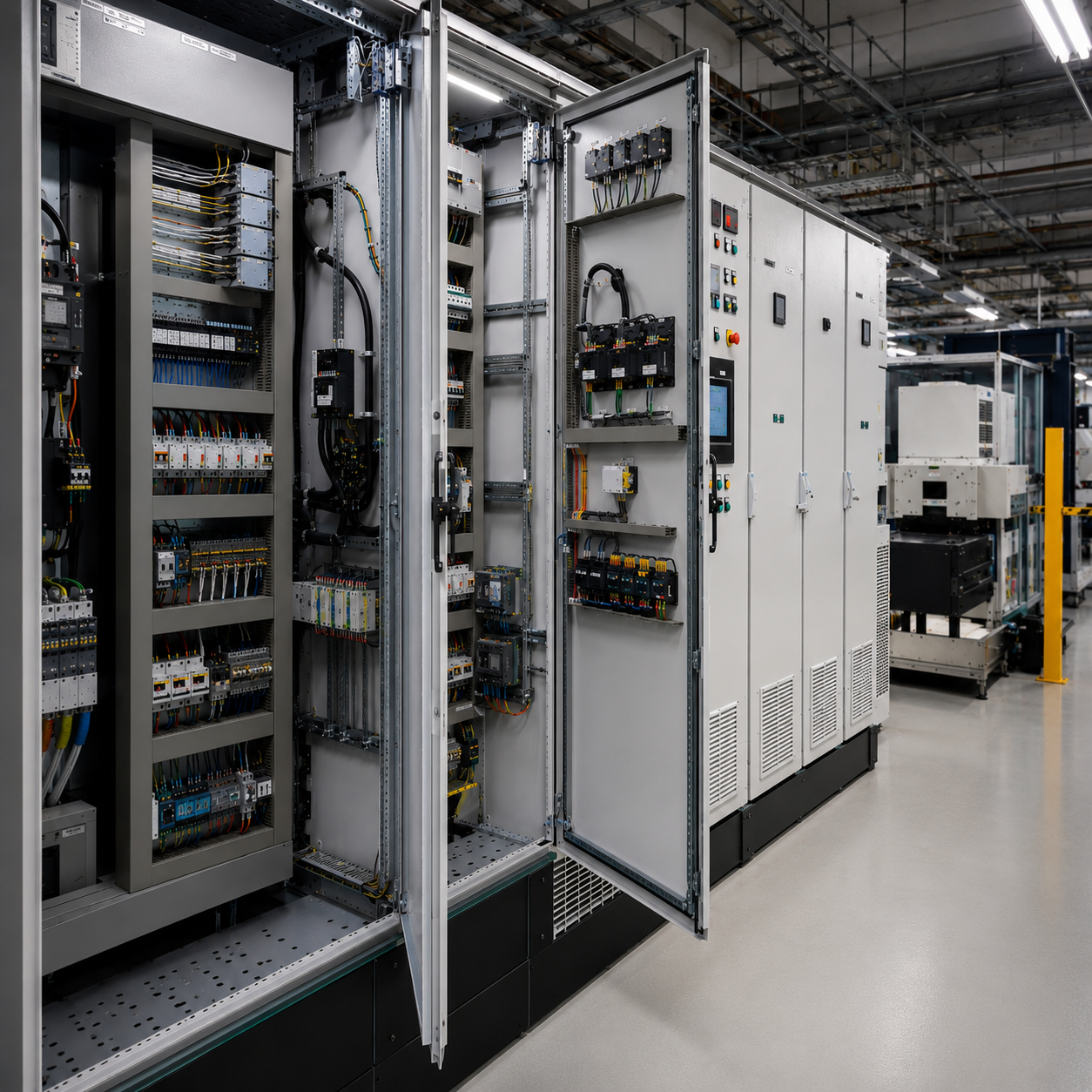

Щит управления предназначен для управления агрегатами технологического комплекса: питатель 2,2 кВт , барабан 5,5 кВт , конвейер 5,5 кВт . Алгоритм работы щита выполнен на базе релейной логики.

Устройство вводно-распределительное, предназначено для приема и распределения электроэнергии в сетях 380 В трехфазного переменного тока частоты 50 Гц от двух вводов. Щит обеспечивает распределение электроэнергии, учета для обоих вводов, индикацию напряжений и токов, а также защиту выходов при перегрузках и коротких замыканиях.

В состав технологического комплекса входит: бункер, грохот, конвейер. В щите предусмотрен пломбируемый отсек со счетчиком моточасов для контроля времени наработки. Основные технические данные: Питание щита осуществляется от источника напряжения 380 В 50 Гц. Исполнение щита IP54 Напряжение питания щита 380 В ± 10% Номинальный ток щита 63А, Мощность управляемых агрегатов, кВт - Бункер 0,9 кВт - Грохот 2х7,5 кВт - Конвейер 5,5 кВт Условия эксплуатации Режим работы продолжительный Рабочая температура окружающей среды -10 до +35ºС Относительная влажность до 65% при температуре +20ºС Щиты соответствуют группе условий эксплуатации М2 по ГОСТ 17516-72. Габаритные размеры (ВхШхГ) 800х650х250мм Описание и работа изделия - алгоритм функционирования щита выполнен на базе релейной логики – кнопками «ПУСК» (зеленого цвета), «СТОП» (красного цвета).

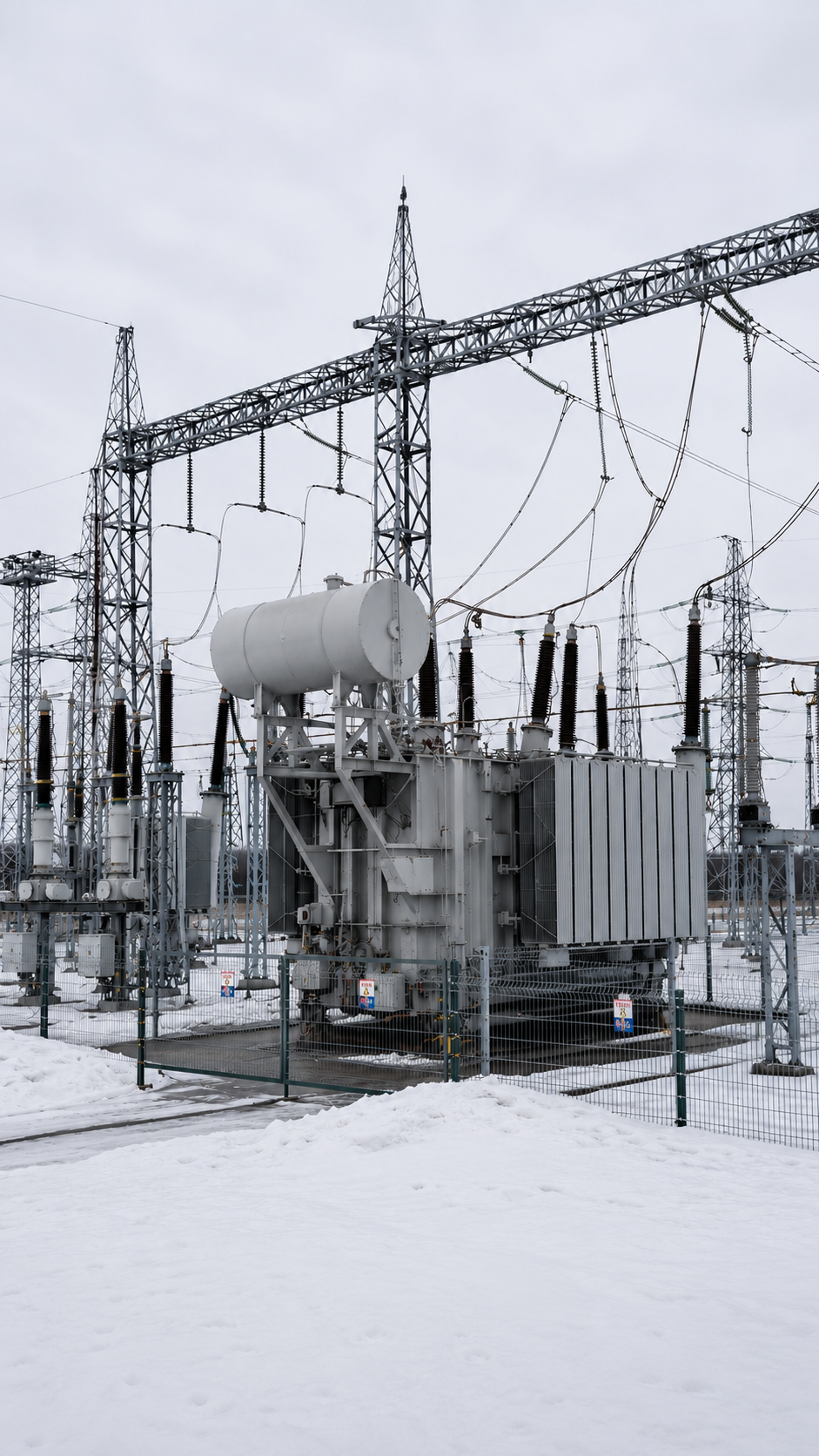

Эта подстанция является одним из крупнейших энергетических объектов, находящихся в эксплуатации МЭС Северо-Запада. Она обеспечивает выдачу мощности Ленинградской и Калининской атомных электростанций, а также служит основной опорной подстанцией сети 330 кВ Ленинградской энергосистемы.
